2、可靠性：依照国际标准( TTA)设计和试验;

3、模块化：由标准化预制元件组成，可以快速制造，易于修改和节约成本;

4、智能化：可将包含高级保护和通信功能的元件集成到设备中，用于配电和马达保护。

1. Comprehensiveness: It is a complete system integrating Schneider electrical switch element; and its protection equipment is designed as per the optimized coordination and cooperation;

2. Relability: It is designed and tested as per international standard (TTA);

3. Modularization: It is composed of standardized prefabricated components, which can be manufactured rapidly and modified easilyand can save costs;

4. Intellectualization: Elements containing advanced protection and communication functions can be integrated in the equipment toprotect power distribution and motor.

主要特点  Main Features

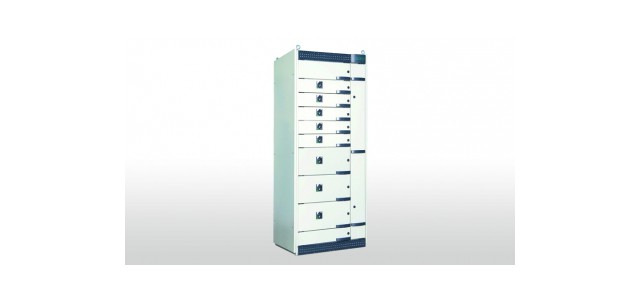

1、开关柜为抽屉式结构和固定分隔式或不分隔式结构。每柜有效安装高度为40个模数，每个模数高50mm。抽屉柜主母线：单层占据6个模数，双层占据10个模数；其它柜主母线：单层占据4个模数，双层占据8个模数，其余为开关功能单元占据的有效安装模数。

2、具有模块化的多功能系列，分为: a)配电柜(D型) b)功率因数补偿柜(DC型) c)电动机控制中心柜(固定式Mf型) d)电动机控制中心柜(抽屉式MW型)e)变频器和软启动柜( MS型)。

3、柜体顶部带有压力释放装置，防止因电气故障造成的意外伤害。

4、柜体由基本框架和扩展框架组合而成，基本框架又由标准预制构件组装而成，这些构件有多种规格，高低压成套开关柜可以组装成不同尺寸的框架。基本框架和扩展框架通过组合，又可以构成多种深度和宽度的开关柜。

5、开关元件的安装方式有固定式、插入式、抽屉式。功能单元中抽屉高度规格有: 150mm、 300mm、450mm、600mm、750mm。将所需的开关元件安装在开关柜的一个抽屉中，可以保证快速可靠的维护和维修。

6、插入式开关及其它元件可安装在一个固定间隔单元内，可根据开关及其它元件的大小选择不同高度的固定间隔，一般有150mm. 300mm、450mm、600mm等几种高度。不同间隔之间完全独立，安全可靠。

7、柜体防护等级为IP20~IP54。
