工作原理:

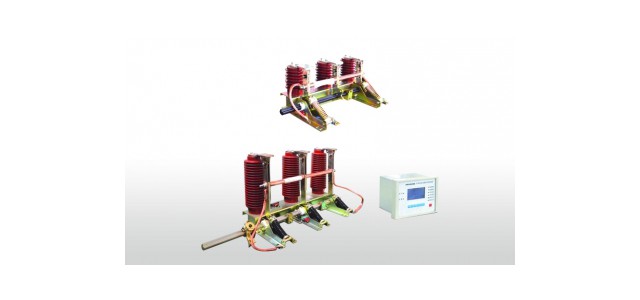

此系列接地开关上，三对装在主轴上的动触刀，可通过主轴自由转动，并通过短接套管互相导通，经由两条固定在短接套管端头的铜软线接地；装在支架上的主轴和分合弹簧用来传递分合过程中的力。

当操作接地开关合闸时，操作机构通过连杆带动接地开关拐臂转动，拐臂再带动主轴及操纵板沿合闸方向转动，压缩螺旋弹簧使之储能，当主轴转动90°时弹簧储能结束，并通过中点，弹簧释放储能，使接地开关快速合闸，在合闸位置，动触刀通过碟型弹簧和静触头的凸缘部(刀口)牢固可靠地接触。

分闸操作时，操作机构通过连杆带动接地开关拐臂沿分闸方向转动，当拐臂带动主轴及操纵板转动时，成套高低压开关柜弹簧压缩储能结束，并通过中点，弹簧释放储能，使接地开关分闸。

与本接地开关配用的操作机构，其手柄分、合闸操作转动角度不得小于90°。

主要特点  Main Features

海拔高度1000m以下;

周围空气温度：上限+40℃，下限-10℃;

湿度：日平均值不大于95%，月平均值不大于90%；

地震烈度不超过8度;

无易燃、易爆、严重粉尘、化学腐蚀及剧烈振动的场所；

污秽等级: II
